Der elektrische Strom ist aus unserer modernen Gesellschaft nicht mehr wegzudenken. Die meisten Menschen bedienen sich seiner, ohne genau zu wissen woher er kommt und was es damit auf sich hat. Bringen Sie mit dem Dekadenwiderstand Licht ins Dunkel und helfen Sie Ihren Schülern mit anschaulichen Versuchen dabei, die Thematik besser zu verstehen.

Funktionsreiche Widerstandsdekade

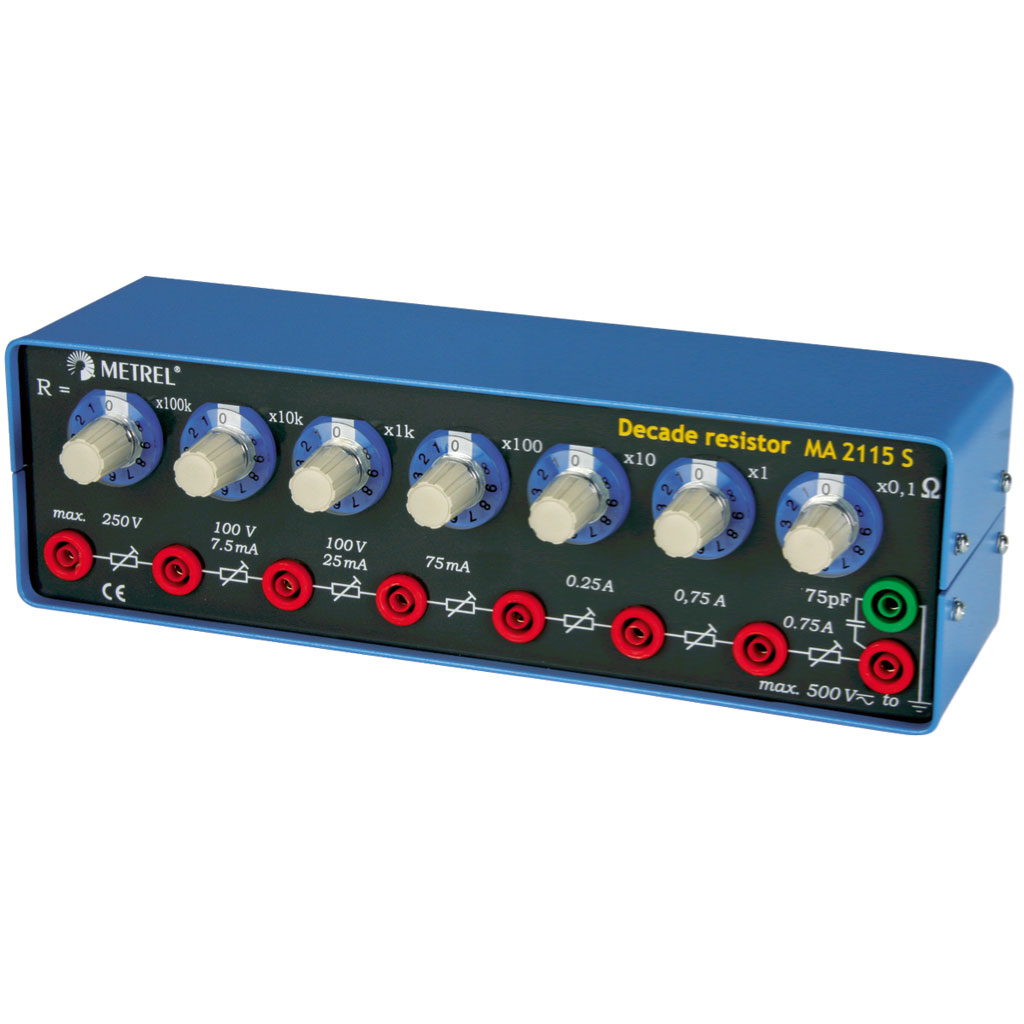

Die Widerstandsdekade – oder auch Dekadenwiderstand genannt – ist ein nützliche Hilfsmittel im Labor oder in Ihrem Unterricht, mit dem sich verschiedene Widerstandswerte für Ihre Versuche und Berechnungen einstellen können. Das Gerät ist stufenweise veränderbar und eignet sich als Vergleichswiderstand in Brückenschaltungen, als Spannungsteiler oder zur Dimensionierung verschiedener Schaltungen. Es besitzt 7  in Dezimalstufen gestaffelte Widerstandsschritte, die Sie beliebig einzeln oder in Reihe über die Drehschalter und acht 4-mm-Sicherheitsbuchsen abgreifen können. Hierbei entspricht jede Stufe einer Dezimalstelle mit den Einstellwerten 0 bis 9.

Der Dekadenwiderstand besitzt eine Stellung, um die Widerstandskette an dieser Stelle galvanisch zu trennen. Sie können den Gesamtwiderstand ganz einfach als 7-stellige Dezimalzahl ablesen. Er besteht aus einem Metallgehäuse mit Erdungsbuchse und kommt in den Maßen 280 x 85 x 175 mm.

Technische Daten

• Widerstandsbereich: 1 Ω bis 999,999 kΩ in 1- Ω -Schritten
• Toleranz: 1 bis 10 Ω ±2 %, 10 Ω bis 999,999 kΩ ±1 %
• Belastbarkeit: 1 W
• Schaltstrom: bei rein Ohm‘scher Last bis 500 V AC max. 0,75 A,
• bei Kreisen mit induktiven und kapazitiven Komponenten und
• Spannungen bis 230 V DC max. 0,1 A
• Abmessungen: 280 x 85 x 175 mm
• Masse: 1,3 kg

Bestellen Sie jetzt die Widerstandsdekade und lehren Sie Ihre Schüler und Berufsschüler alles, was sie über Widerstände wissen müssen.
