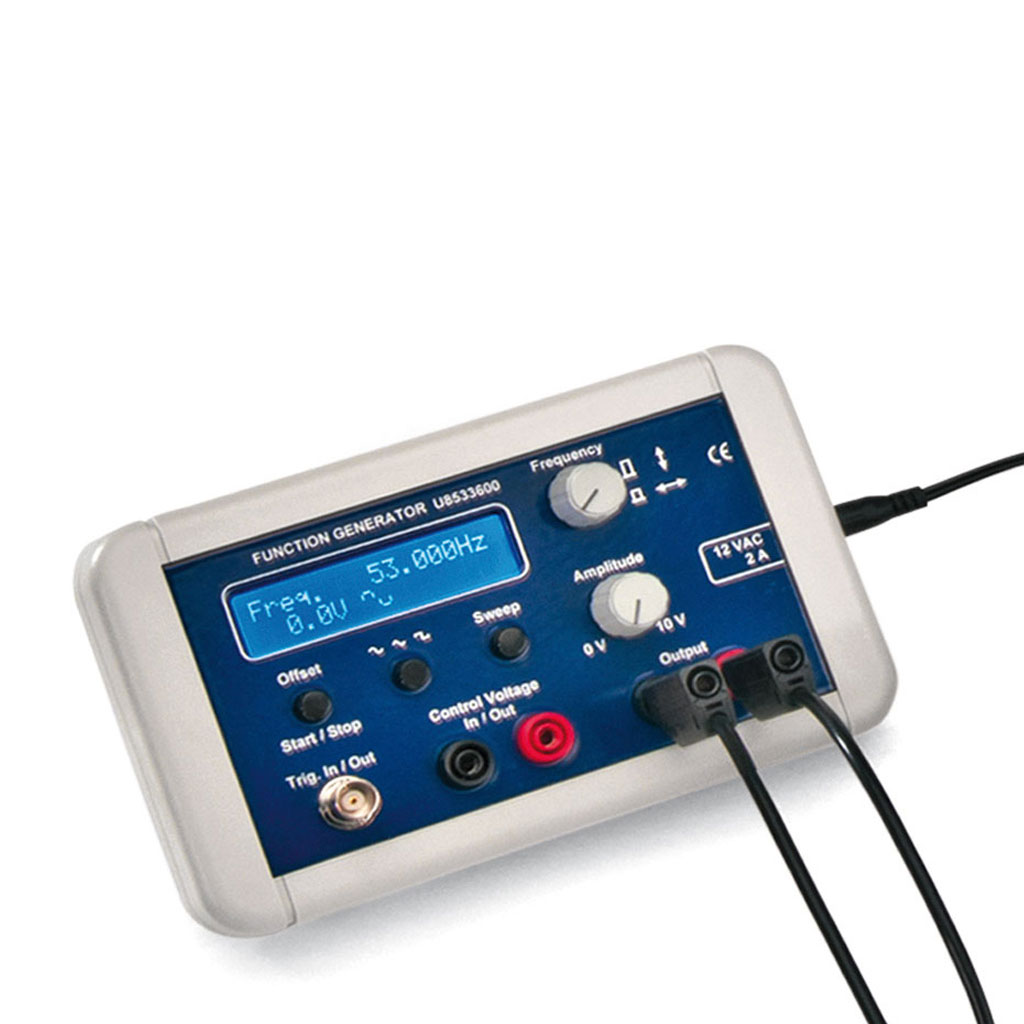

Funktionsgenerator FG100
Art.-Nr. W-71947
- wobbelbarer Funktionsgenerator
- mit Leistungsverstärker
- für Experimente in der Schwingungslehre
- Signalformen: Sinus, Rechteck, Dreieck
- Ausgangsleistung: 10 W permanent
- Stromversorgung: Steckernetzgerät 12 VAC, 2 A
- Abmessungen: 170 x 105 x 40 mm
- Sonstiges: ausklappbare Standfüße
Funktionsgenerator FG100
Extern wobbelbarer Funktionsgenerator mit Leistungsverstärker für den Einsatz in Schüler- und Praktikumsexperimenten zur Durchführung von vielfältigen Experimenten in der Schwingungslehre, zum Wechselstrom und zur Induktion. Mit beleuchteter, digitaler Anzeige für Frequenz, Signalform, Offset und weiterer Parameter. Der Ausgang ist kurzschlussfest und gegen Induktionsspannungen und Funkenentladungen geschützt; z.B. bei angeschlossenen Spulen und unbeabsichtigtem Abziehen der Experimentierkabel unter Last. Im internen Sweep-Modus werden ein Triggerimpuls pro Durchlauf sowie eine zur Frequenz proportionale Spannung ausgegeben. Mit ausklappbaren Standfüßen. Einschließlich Steckernetzgerät.
Signale:
- Frequenzbereich: 0,001 Hz bis 100 kHz
- Signalformen: Sinus, Rechteck, Dreieck
- Offset: 0 bis ±5 V, in 0,1 V Schritten einstellbar
Ausgang:
- Ausgangsamplitude: 0 bis 10 V, stufenlos einstellbar
- Ausgangsleistung: 10 W permanent
- Ausgangsstrom: 1 A permanent, 2 A max.
Sweep:
- Sweep-Modi: extern, intern kontinuierlich, intern einzeln
- Frequenzbereich: 1 Hz bis 100 kHz
- Verhältnis Stopp-Frequenz/Start-Frequenz: maximal 1000:1, z.B. 2 Hz bis maximal 2 kHz
- Zeitspanne: 0,04 s bis 200 s
- externer Sweep: Start durch Triggerimpuls oder durch Anlegen einer Steuerspannung 0 bis 5 V maximale Modulationsfrequenz: 200 Hz
- interner Sweep: Starten und Anhalten mit Taste Start/Stopp Ausgabe eines Trigger-Impulses pro Durchlauf sowie einer proportionalen Spannung
Allgemeine Daten:
- Stromversorgung: Steckernetzgerät 12 VAC, 2 A
- Abmessungen: 170 x 105 x 40 mm
- Sonstiges: ausklappbare Standfüße
